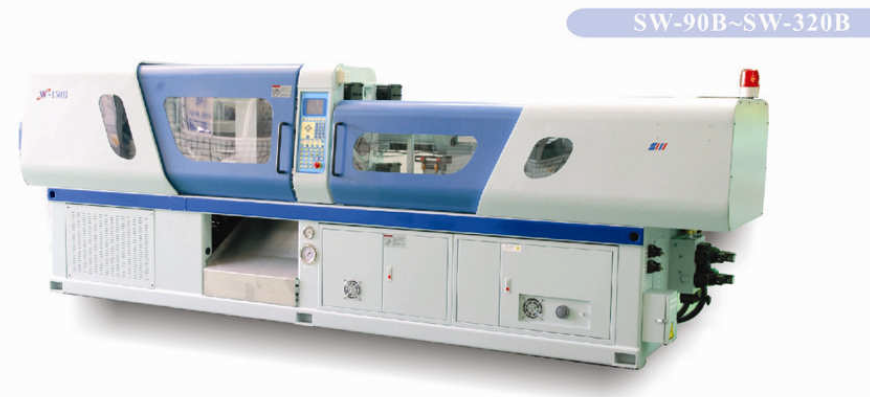

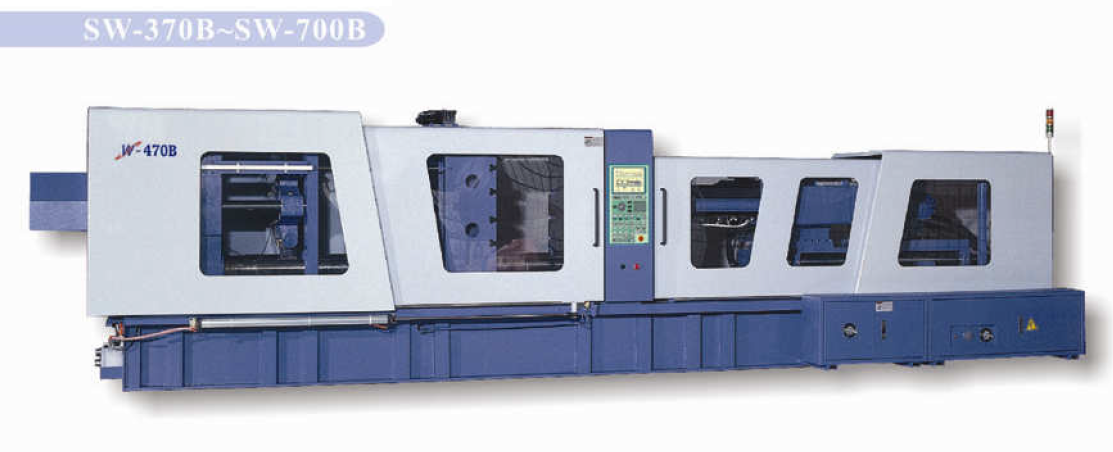

Машина для литья пластмасс под давлением серии SW-B
Блок управления
- Микропроцессорный контроллер хранит 100 наборов данных формования и имеет функцию диагностики неисправностей
- Многоступенчатое управление давлением впрыска и давления формования
- Использование цветного ЖК-монитора
- Сигналы тревоги автоматической диагностики и обслуживания
- Анимационный дисплей для удобного наблюдения за давлением, временем, скоростью и положением каждой механической функции
- Электрические компоненты имеют маркировку CE
- Интерфейсы ввода и вывода используются для мониторинга состояния оборудования в любой момент
- Запись параметров последних 12 форм по времени, температуре и положению для контроля скорости формования
- Несколько страниц механических функций для удобного управления
Зажимной блок
- Азотирование и термическая обработка для повышения жесткости, износостойкости и равномерного распределения зажимного усилия
- Оснащен пятиточечным высокоскоростным toggle-механизмом для быстрого зажима формы, увеличения хода и стабилизации движения
- Высокоскоростной toggle-механизм с дифференциальной гидравлической схемой ускоряет процесс формования до 60%
- Устройство низкого давления для защиты формы
- Гидравлические и электрические предохранительные устройства для безопасности оператора
- Пропорциональный клапан потока обеспечивает стабильность зажимного контура
- Точное управление ходом зажима и выталкивателя с помощью линейного преобразователя
- Интегрированная гидравлическая схема для снижения температуры масла и потерь
Инжекционный блок
- Двойной гидравлический цилиндр для лучшей регулировки формы и предотвращения утечки материала
- Многоступенчатые настройки скорости, давления и положения впрыска
- Шнек и цилиндр подвергаются азотированию для повышения износостойкости
- Точное управление ходом впрыска и вращения шнека
- Защита от холодного пуска шнека
- PID-контроль температуры
- Опционально: аккумулятор для высокоскоростного впрыска, биметаллический комплект шнека
Опциональные аксессуары
- Логическая клапанная гидравлическая схема
- Энергосберегающий насос с двойным выходом
- Насос с переменным плунжером
- Аккумулятор впрыска с сервоуправлением
- Гидравлический мотор для вывинчивания
- Двойной или тройной независимый гидравлический контур
- Комплект для термореактивных пластмасс
- Двойное ядро
- Автоподатчик
Стандартные аксессуары
- Гидравлические и электрические устройства для съема и вывинчивания
- Линейные преобразователи для зажима, впрыска и выталкивания
- Автоматическая регулировка высоты формы
- Гидравлическая схема низкого давления
- Дифференциальная гидравлическая схема зажима
- Автоматический лубрикатор
- Воздушный выталкиватель
- Устройство точной регулировки формы
- Многоступенчатое управление давлением и скоростью впрыска
- Защита от холодного пуска шнека
- Азотированный цилиндр и шнек
- Сушилка для бункера
- Длинные и короткие сопла
- Виброгаситель
- Зажимы для форм
- Набор инструментов
- Кронштейн подвески формы
- Выталкивающие стержни
| Модель | Единица измерения | SW-90B | SW-120B | SW-150B | SW-190B | SW-230B | SW-270B |
| Инжекционный блок | |||||||
| Диаметр шнека | мм | 32-40 | 36-45 | 40-50 | 45-55 | 50-60 | 55-65 |
| Давление впрыска | кг/см кв. | 2297-1470 | 2177-1393 | 2166-1386 | 1948-1304 | 1844-1281 | 2036-1458 |
| Объём впрыска | см куб. | 145-226 | 204-318 | 289-452 | 398-594 | 530-763 | 713-995 |
| Вес впрыска (PS) | г | 122-190 | 171-267 | 243-379 | 334-499 | 445-641 | 599-836 |
| Частота | см куб./сек. | 65-101 | 84-131 | 98-154 | 135-202 | 176-254 | 186-259 |
| Пластифицирующая способность (PS) | кг/ч | 37-58 | 47-74 | 58-91 | 74-110 | 91-131 | 110-154 |
| Обороты шнека | об./мин. | 0-200 | 0-200 | 0-180 | 0-180 | 0-170 | 0-160 |
| Ход впрыска | мм | 180 | 200 | 230 | 250 | 270 | 300 |
| Зажимное устройство | |||||||
| Усилие зажима | т | 90 | 120 | 150 | 190 | 230 | 270 |
| Ход открывания пресс-формы | мм | 330 | 380 | 430 | 480 | 525 | 570 |
| Пространство между стяжными планками | мм | 360х360 | 395х395 | 425х425 | 470х470 | 515х515 | 555х555 |
| Размер плиты | мм | 540х540 | 595х595 | 660х660 | 720х720 | 790х790 | 850х850 |
| Высота пресс-формы (мин.-макс.) | мм | 130-400 | 140-440 | 150-500 | 160-540 | 180-580 | 200-610 |
| Ход выталкивателя | мм | 100 | 100 | 140 | 140 | 170 | 170 |
| Усилие выталкивания | т | 4.6 | 4.6 | 5.4 | 5.4 | 6.2 | 6.2 |
| Другие характеристики | |||||||
| Мощность приводного двигателя насоса | л.с./кВт | 15/11.19 | 20/14.92 | 25/18.65 | 30/22.38 | 30/22.38 | 40/29.84 |
| Теплопроизводительность | кВт | 4.6 | 6.1 | 7.9 | 11.5 | 13.7 | 17.4 |
| Термоконтроллер | (0~399) х 3 | (0~399) х 4 | (0~399) х 4 | (0~399) х 4 | (0~399) х 5 | (0~399) х 5 | |
| Ёмкость масляного бака | л | 290 | 350 | 410 | 440 | 580 | 740 |
| Габариты машины (ДхШхВ) | м | 4.3 x 1.25 x 1.6 | 4.8 x 1.3 x 1.65 | 5.2 x 1.35 x 1.7 | 5.6 x 1.4 x 1.75 | 6.0 x 1.5 x 1.8 | 6.5 x 1.6 x 1.9 |
| Вес машины | т | 3.6 | 4.5 | 5.5 | 7.2 | 8.8 | 10.6 |
| Модель | Единица измерения | SW-320B | SW-370B | SW-470B | SW-570B | SW-7000B | |
| Инжекционный блок | |||||||
| Диаметр шнека | мм | 60-70 | 65-75 | 70-80 | 80-90 | 90-100 | |
| Давление впрыска | кг/см кв. | 1919-1410 | 1850-1389 | 1998-1529 | 2083-1645 | 1815-1470 | |
| Объём впрыска | см куб. | 905-1232 | 1128-1502 | 1462-1910 | 2187-2767 | 2926-3613 | |
| Вес впрыска (PS) | г | 760-1034 | 948-1262 | 1228-1604 | 1837-2325 | 2458-3035 | |
| Частота | см куб./сек. | 232-316 | 288-383 | 282-368 | 389-492 | 520-642 | |
| Пластифицирующая способность (PS) | кг/ч | 131-179 | 154-205 | 179-234 | 234-296 | 296-365 | |
| Обороты шнека | об./мин. | 0-150 | 0-150 | 0-140 | 0-130 | 0-110 | |
| Ход впрыска | мм | 320 | 340 | 380 | 435 | 460 | |
| Зажимное устройство | |||||||
| Усилие зажима | т | 320 | 370 | 470 | 570 | 700 | |
| Ход открывания пресс-формы | мм | 620 | 670 | 770 | 860 | 980 | |
| Пространство между стяжными планками | мм | 620х620 | 700х680 | 770x742 | 860х800 | 960х860 | |
| Размер плиты | мм | 930х930 | 1030х1010 | 1130х1103 | 1280х1260 | 1370х1290 | |
| Высота пресс-формы (мин.-макс.) | мм | 220-670 | 250-750 | 250-850 | 300-900 | 350-1000 | |
| Ход выталкивателя | мм | 190 | 190 | 200 | 250 | 250 | |
| Усилие выталкивания | т | 7.0 | 7.0 | 7.9 | 11.0 | 13.3 | |
| Другие характеристики | |||||||
| Мощность приводного двигателя насоса | л.с./кВт | 50/37.30 | 60/44.76 | 40/44.76 | 80/59.68 | 90/67.14 | |
| Теплопроизводительность | кВт | 19.8 | 22.8 | 28.4 | 33.4 | 37.0 | |
| Термоконтроллер | (0~399) х 5 | (0~399) х 5 | (0~399) х 6 | (0~399) х 6 | (0~399) х 7 | ||
| Ёмкость масляного бака | л | 900 | 930 | 950 | 1100 | 1300 | |
| Габариты машины (ДхШхВ) | м | 7.0 x 1.7 x 2.0 | 7.8 x 1.85 x 2.2 | 8.6 x 2.0 x 2.4 | 9.5 x 2.2 x 2.6 | 10.5 x 2.4 x 2.8 | |
| Вес машины | т | 12.4 | 17.0 | 22.0 | 29.0 | 38.0 | |
