Рама

Изготовлена из квадратной трубы сечением 100×100 мм, что обеспечивает повышенную устойчивость конструкции. Для удобства монтажа, демонтажа и обслуживания предусмотрено болтовое крепление к несущим элементам.

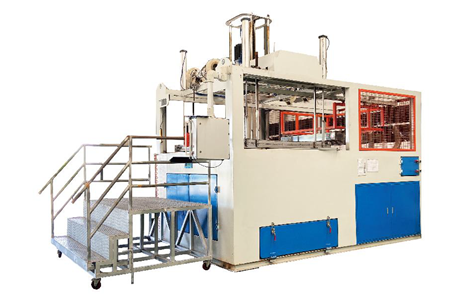

Устройство вакуумной формовки

Платформа для пресс-форм

Сварная конструкция из нержавеющей стали с металлическим основанием. Привод платформы осуществляется гидравлической системой управления. Синхронное движение двойных гидроцилиндров обеспечивает балансировку и увеличивает ресурс оборудования. При изменении габаритов пресс-форм требуется замена платформы на соответствующую по размерам.

Прессовочная рама

Привод пневмоцилиндра обеспечивает необходимое усилие сжатия. Конструкция обладает повышенной прочностью и жесткостью. Регулировка горизонтального/вертикального положения рамы возможна без замены компонентов при изменении размеров пресс-форм.

Верхние формы (заглушки)

Опционально оснащаются электромеханическим регулировочным механизмом для точной калибровки положения.

Система охлаждения

Включает вентилятор с регулируемым направлением воздушного потока и 6 распылительных сопел. Может использоваться для контроля процесса формования или принудительного охлаждения изделий.

Система безопасности

Аварийное отключение реализовано через кнопку остановки и механическую блокировку.

Нагревательные элементы

Двусторонние инфракрасные нагреватели на основе углеродного волокна с керамическими соединителями. Особенности:

• Мгновенный нагрев с энергопотреблением на 40% ниже аналогов;
• Возможность замены нагревательных трубок благодаря разъёмным соединениям из нержавеющей стали;
• Точный температурный контроль через цифровой PID-регулятор (погрешность ±1°C независимо от колебаний напряжения).

Защитные функции

Многоуровневая система защиты с автоматическим срабатыванием при отклонениях в работе.

Технические параметры

Максимальная глубина формования: 2–12 мм.
