Комплектная линия по сборке вакуумных пробирок для взятия крови
| Описание | Количество |
|---|---|
| Линия для 13*75 и 13*100 | |
| Автоматическая этикетировочная машина | 1 |
| Машина для добавления разделительных гелей (13) | 1 |
| Комплектная автоматическая линия | |
| Станция для загрузки | 1 |
| 3 станции дозирования | 1 |
| 3 станции сушки | |
| 3 станции закрытия крышками | |
| Станция вакуума и загрузки в пеноштатив | |
| Автоматическая укупорка пробками и крышками | 1 |
| Машина для термоусадочной упаковки(13) | 1 |
| Центрифуга(13) | 1 |
| Штативы(13*75/13*100) | 30 |
| Описание | Количество |
|---|---|
| Линия для 16×100 | |
| Автоматическая этикетировочная машина | 1 |
| Машина для добавления разделительных гелей (16) | 1 |
| Комплектная автоматическая линия: | |
| Станция для загрузки | |
| 1 станция для дозирования реагента. FMI клапан распыливания | |
| 1 станция для проверки распыливания | |
| 1 станция сушки | |
| 1 станция закрытия крышками | |
| Станция вакуума и загрузки в пеноштатив | |
| Автоматическая укупорка пробками и крышками | 1 |
| Машина для термоусадочной упаковки (16) | 1 |
| Центрифуга (16×100) | 1 |
| Штативы (16×100) | 15 |
Станция УФ стерилизации может дополнительно устанавливаться в линии по отдельной цене.
Процесс производства:
Процесс производства: наклейка этикетки—проверка этикетки—удаление некачественной продукции—загрузка пробирок (проверка пробирок) —проверка перевернутых пробирок—станция стерилизации -- станция дозирования ( три станции дозирования ) —станция сушки (три системы сушки) —укупорка крышками и пробками—проверка крышек и пробок—вакуум—проверка вакуума—укладка готовых пробирок в пеноштатив - упаковка термопленкой.
Техническое описание станциий:
2.1 Станция этикетирования:
Высокоскоростная горизонтальная этикетировочная машина оснащена немецким устройством для обнаружения бракованных пробирок Leuze, может наклеивать прозрачные и непрозрачные этикетки. С помощью соответствующего устройства обнаружения высокой скорости, с функцией проверки этикетки, удаления пробирок без этикетки. Данная машина подходит для наклейки пробирок диаметром 13мм,16мм,8мм.
Высокоскоростная горизонтальная этикетировочная машина оснащена немецким устройством для обнаружения бракованных пробирок Leuze, может наклеивать прозрачные и непрозрачные этикетки. С помощью соответствующего устройства обнаружения высокой скорости, с функцией проверки этикетки, удаления пробирок без этикетки. Данная машина подходит для наклейки пробирок диаметром 13мм,16мм,8мм.
2.2 Станция загрузки пробирок:
Автоматическая система для загрузки пробирок. Вручную размещают пробирки в бункер, и кладут бункер в машину, пробирки будут автоматически загружаться в зажим. Данная станция оснащена датчиками для проверки пробирок , например пробирки есть на месте или нет, перевернуто или нормально.
2.3 Станция дозирования:
Три станции дозирования, для производства пробирок химических и биологических категорий, антикоагулянтов и натрия цитрата и т.д.. С помощью керамического насоса-дозатора хорошо заполняет химические и биологические пробирки и антикоагулянты, еще комплектует прибор для проверки закупорки форсунки, доза точная, стабильная,
простота в эксплуатации, на экране можно регулировать дозу(количественно). каждая станция имеет 5 форсунок (5 комплектов Р1УП точных систем дозирования). Керамические насосы дозируют натрий цитрат более точно, также можно регулировать дозу на экране (любую дозу).
2.4 Станция Сушки:
Комплекты системы сушки (можно увеличить или уменьшить количество станций по требованию) ,
устройство для сушки с помощью быстрого нагрева, добиться быстрой сушки, внутри устройства нагрева использует керамические нагреватели, поэтому не производит вторичного загрязнения. Каждый комплект систем сушки оснащен вентилятором высокого давления и устройством быстрого нагрева.
2.5 Станция закрытия крышками:
Разместить крышки с пробками в верхней части пробирок, подготовка для следующего процесса вакуумирования. Быстрая установка и размещение крышек для того, чтобы достичь эффективного закрытия, с функцией обнаружения не навинченной крышки и пропуска резиновых пробок.
2.6 Станция вакуума и загрузки в пеноштатив:
Вакуумный насос LEYBOLD из Германии для быстрого и аффективного создания вакуума, в сочетании с высокоточным цифровым устройством SMC детекции, воздушный клапан для контроля отключения, устройства давления, одновременно использует уникальное устройство для прижима резиновых пробок, чтобы вместе выполнить вакуумирование. с функцией проверки утечки резиновых пробок, чтобы обеспечить все пробирки пробками, затем завершить загрузку в пеноштативы.
2.7 Системы обнаружения не кондиций в линии:
Обнаружение этикетирования

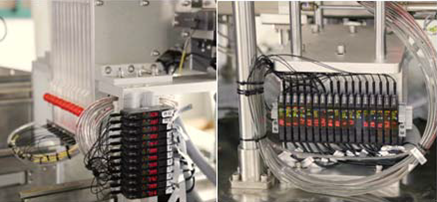

Обнаружение засорения форсунки Обнаружение температуры сушки
Обнаружение взятия крышки
Обнаружение перевернутых пробирок
Обнаружение взятия и загрузки в пеноштативы
Обнаружение вакуума в линии (отбор проб)
Обнаружение прижима пробок
Конфигурация:
4.1 Пневматические приборы: SMC/AIRTAC цилиндр, электрический цилиндр,
пневматический клапан.
4.2 Электрический прибор: электрические элементы Shneider (Германия), Omron
(Япония) прибор обнаружения, Panasonic (Япония)/ Delta (Тайвань) мотор,
Mitsubishi (Япония) PLC / HMI.
4.3 Основные компоненты: Материал из нержавеющей стали, в соответствии со стандартами GMP.
Основные технические параметры:
производительность: 15000-18000шт./ч (этикетировать отдельно)
Метод дозирования: керамический насос-дозатор.
точность: насос-дозатор более 1 %, повторная точность более 0.5%, точность
дозирования более 3%.
Метод сушки: PTC нагрев, сушка горячим воздухом. Погрешность вакуума: не больше 3%.
Качественный уровень вакуума: 100%

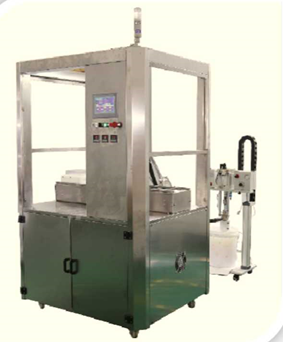

2.8 Машина для добавления разделительных гелей
Описание:
Эта машина предназначена для добавления разделительных гелей. Основный принцип: с помощью давления на барабане, и подогрева труб сохраняют тепло, для увеличения жидкого состояние коллоида, применяет точный количественный клапан дозирования, с человеко-машинным
интерфейсом для настройки параметров процесса, таких как время добавления геля. Для добавки гелей, необходимо установить вносимую полную емкость геля в специальном отсеке, нельзя вливать гель в уже используемый отсек. С помощью разделительного устройства, точный количественный клапан дозирования EFD добавить в пять пробирок один раз быстро и точно, и также с функцией впитывания, чтобы эффективно предотвратить явление "волочения".

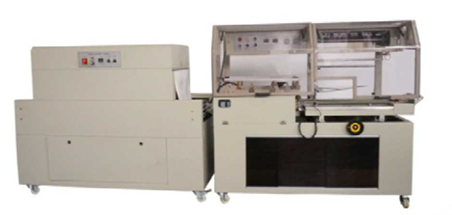

2.9 Упаковщик в термоусадочную пленку
Термоусадочная упаковочная машина типа двойного цикла, использует термоусадочную пленку для того, чтобы упаковать все фасованные товары, путем нагрева термоусадочной пленки. Пленка сокращается близко к поверхности упакованных товаров. Упакованные товары для сохраняют уровень влажности, предотвращения загрязнения, защита от обрыва, и защищает элементы от внешних воздействий, особенно при использовании стеклянной тары имеет определенные защитные свойства.
2.10 Центрифуга
2.9 Упаковщик в термоусадочную пленку
Термоусадочная упаковочная машина типа двойного цикла, использует термоусадочную пленку для того, чтобы упаковать все фасованные товары, путем нагрева термоусадочной пленки. Пленка сокращается близко к поверхности упакованных товаров. Упакованные товары для сохраняют уровень влажности, предотвращения загрязнения, защита от обрыва, и защищает элементы от внешних воздействий, особенно при использовании стеклянной тары имеет определенные защитные свойства.
2.10 Центрифуга
Описание
Центрифуга с листовой структурой из нержавейки, оснащена превосходной системой демпфирования, работа стабильная, редуктор напрямую связан с двигателем, барабан устанавливается непосредственно на валу двигателя, кожух укрывающий от пыли и загрязнения традиционного приводного ремня, в соответствии с требованием медицинской чистоты, с помощью специальной разработки, внутри перегородки для скрытый кожух фиксирования пробирок, что делает пробирки равномерно распределенными, с низким уровнем шума. Центрифуга оснащена передовым преобразователем частоты, может регулировать скорость бесступенчато, для удовлетворения различных требований разделения.

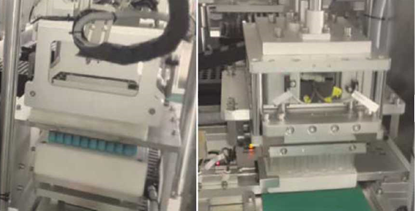

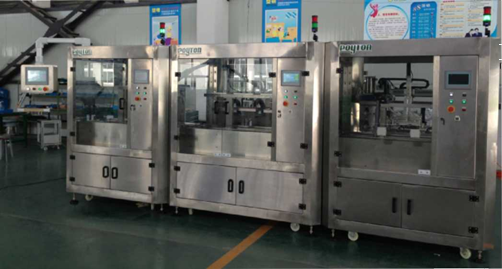

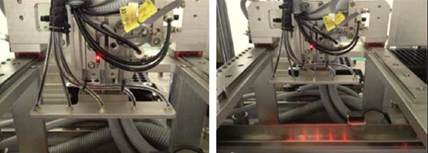

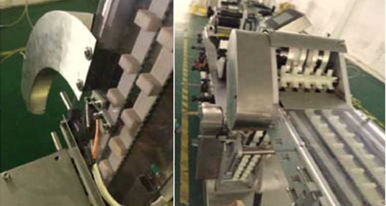

Фото отдельных узлов в линии розлива:
