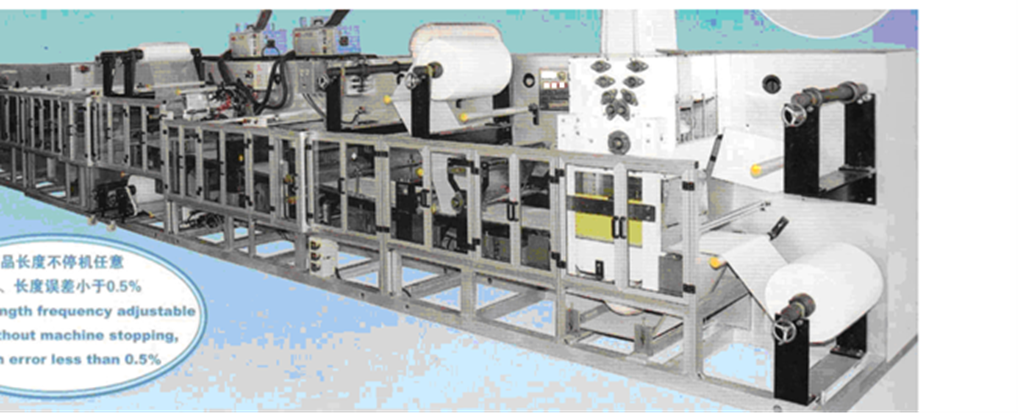

Автоматическая линия производства гигиенических простыней
Машина CDS-600 предназначена для производства гигиенических многослойных салфеток из бумаги и полиэтиленовой пленки с адсорбирующим воду слоем, склеенным в сэндвич структуру:
| № | Наименование оборудования | Кол-во |
|---|---|---|
| 1. | Машина для производства гигиенических простыней CD S-600 | 1 |
| 2. | Устройство нанесения клея HES | 2 |
| 3. | Высокоскоростная дробилка | 1 |
| 4. | Устройство нанесения клея на полиэтиленовую подложку для формирования фиксирующей к поверхности полосы | 1 |
| 5. | Устройство изготовления защитной этикетки и нанесения защитной бумажной этикетки на фиксирующую клеевую полосу | 1 |
| 6. | Упаковка готовой продукции: а) Запайщик б) Устройство для загрузки в пакет в) Стол сортировочный нержавейка |
3 3 1 |
Размеры изделий указаны в таблице 1, согласно рис.1.
Размеры изделий мм
| a | b | c | d | e | f |
|---|---|---|---|---|---|
| 600 | 900 | 540 | 840 | 30 | 30 |
| 600 | 600 | 540 | 540 | 30 | 30 |
| 600 | 400 | 540 | 340 | 30 | 30 |
| 450 | 300 | 410 | 240 | 30 | 30 |

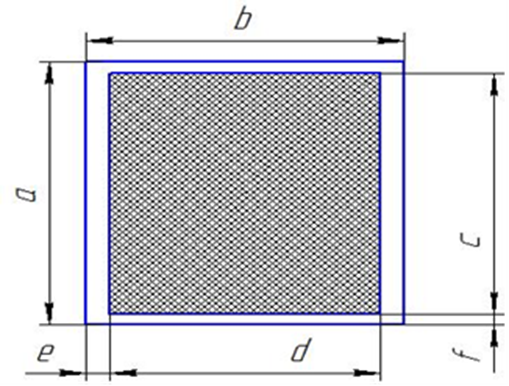

1. Чертеж изделия.
Технические характеристики линии.
1. Модель:CDS-600
2. Ширина до 600мм
3. Проектная скорость: 120м/мин.
4. Максимальная рабочая скорость 100м/мин
5. Размеры продукции: длина 300-2200 мм можно регулировать.
6. Длина впитывающего слоя 350-2000 мм можно регулировать.
7. Ширина впитывающего слоя 500-550 мм.
8. Проектная мощность: 100кВт (включая устройства для нанесения клея) (380В, 50Гц),
9. Потребляемая мощность: 65кВт (включая устройства для нанесения клея),
10. Габаритные размеры машины: д х в х г 21.5x5,5x3,5м,
11. Рабочее пространство: максимальное 24x5.5x4м,
12. Сжатый воздух 6 кг/см², 1200 – 2334 л/мин
13. Вес оборудования: 20т,
14. Цвет оборудования золотистый металлик.
